ТП-50300

Технические характеристики

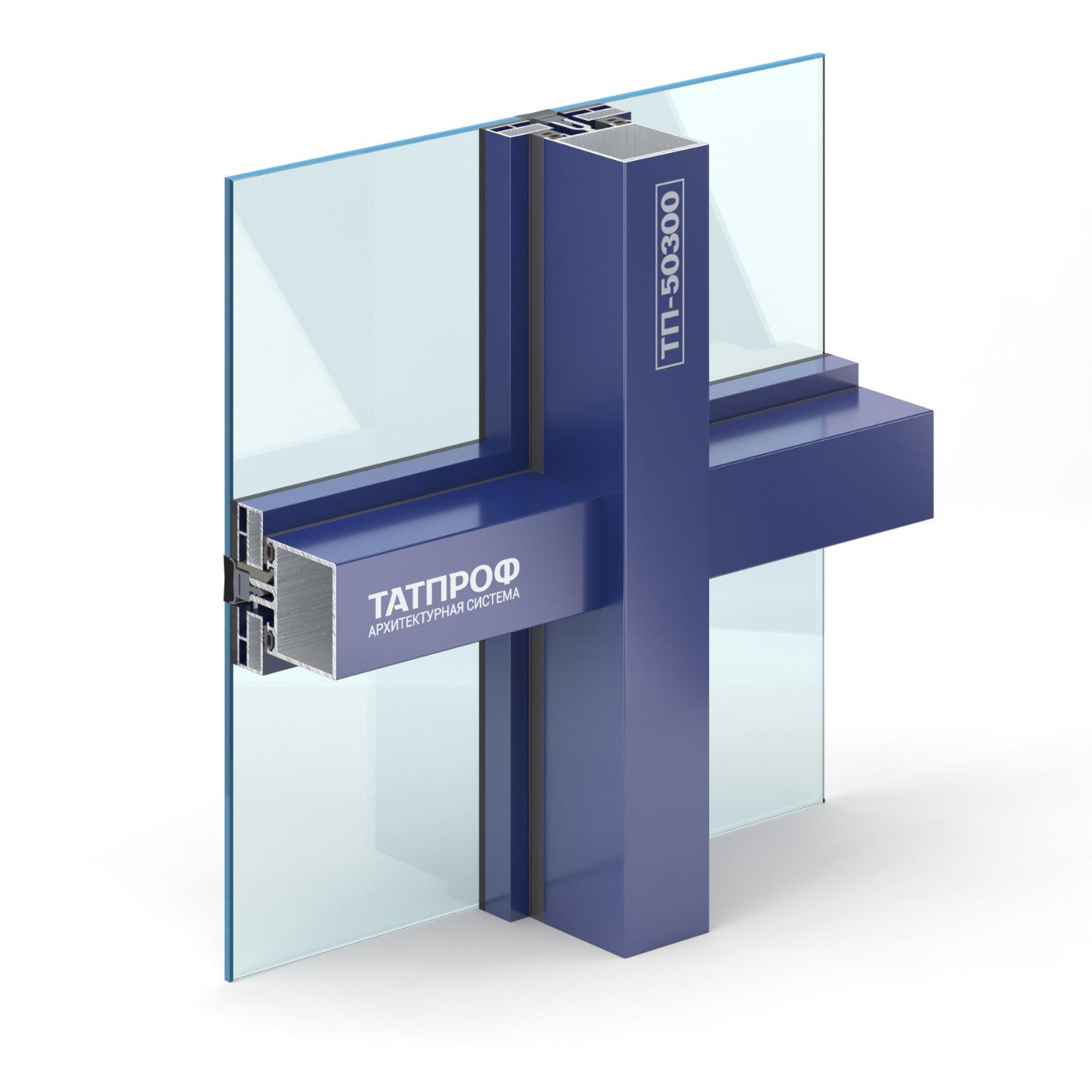

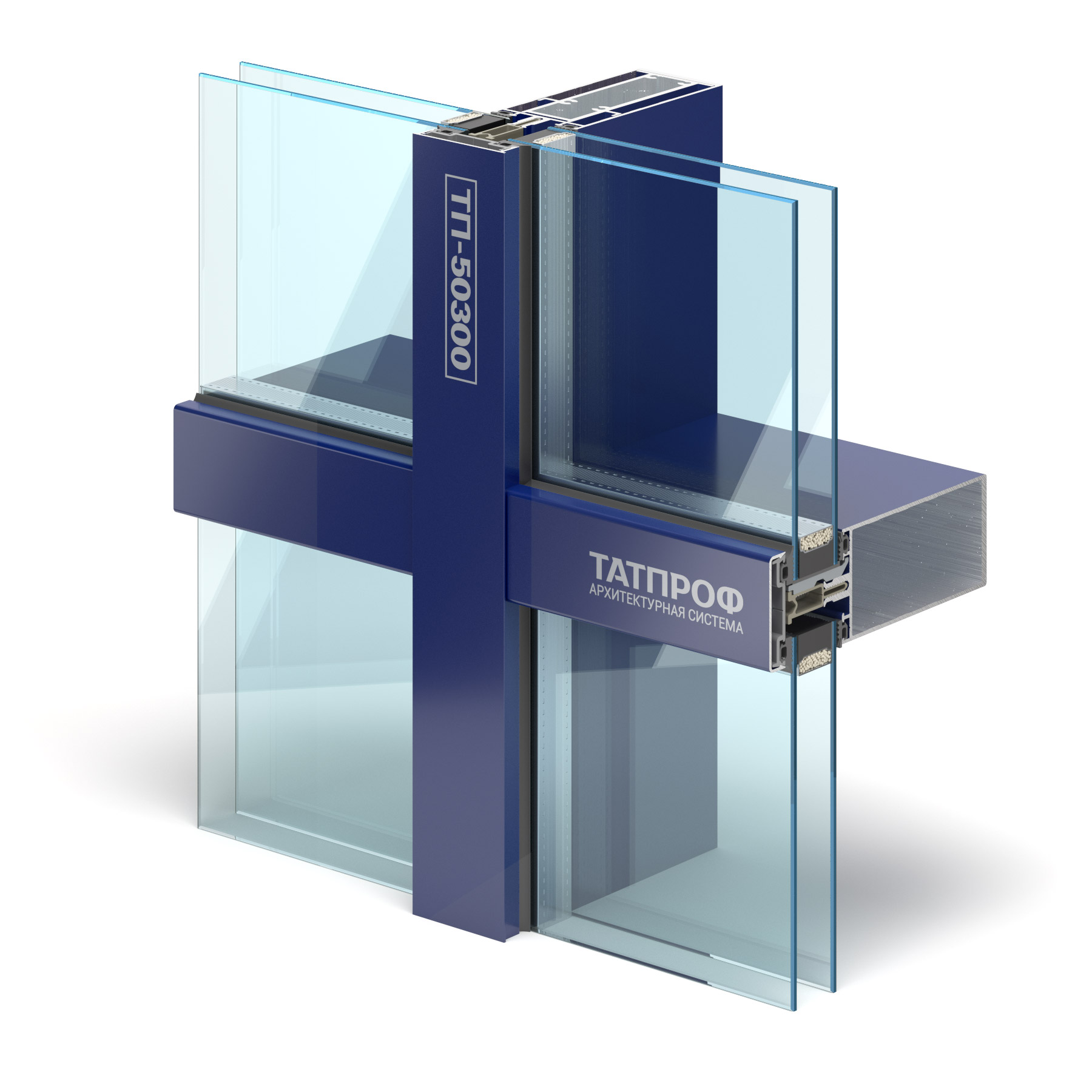

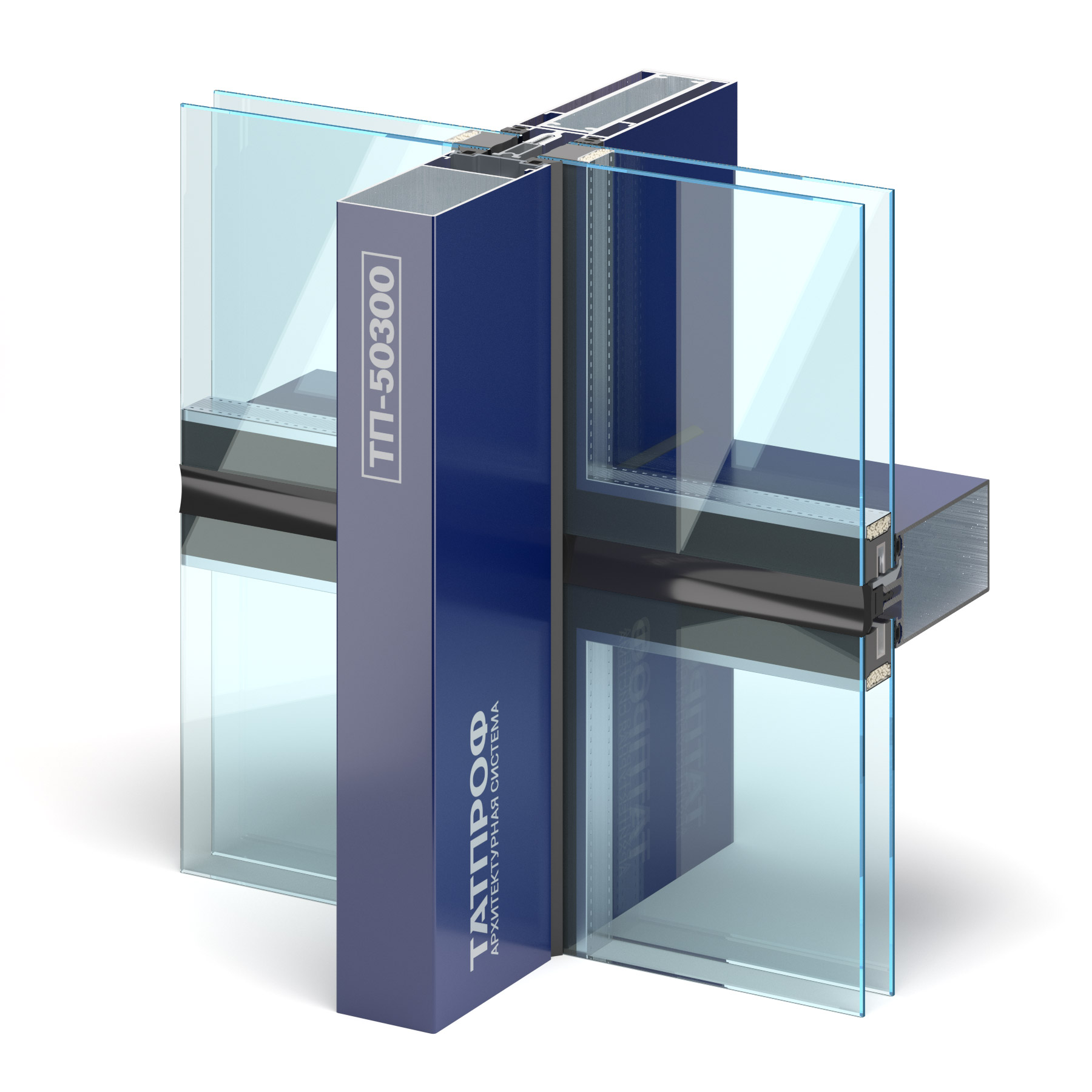

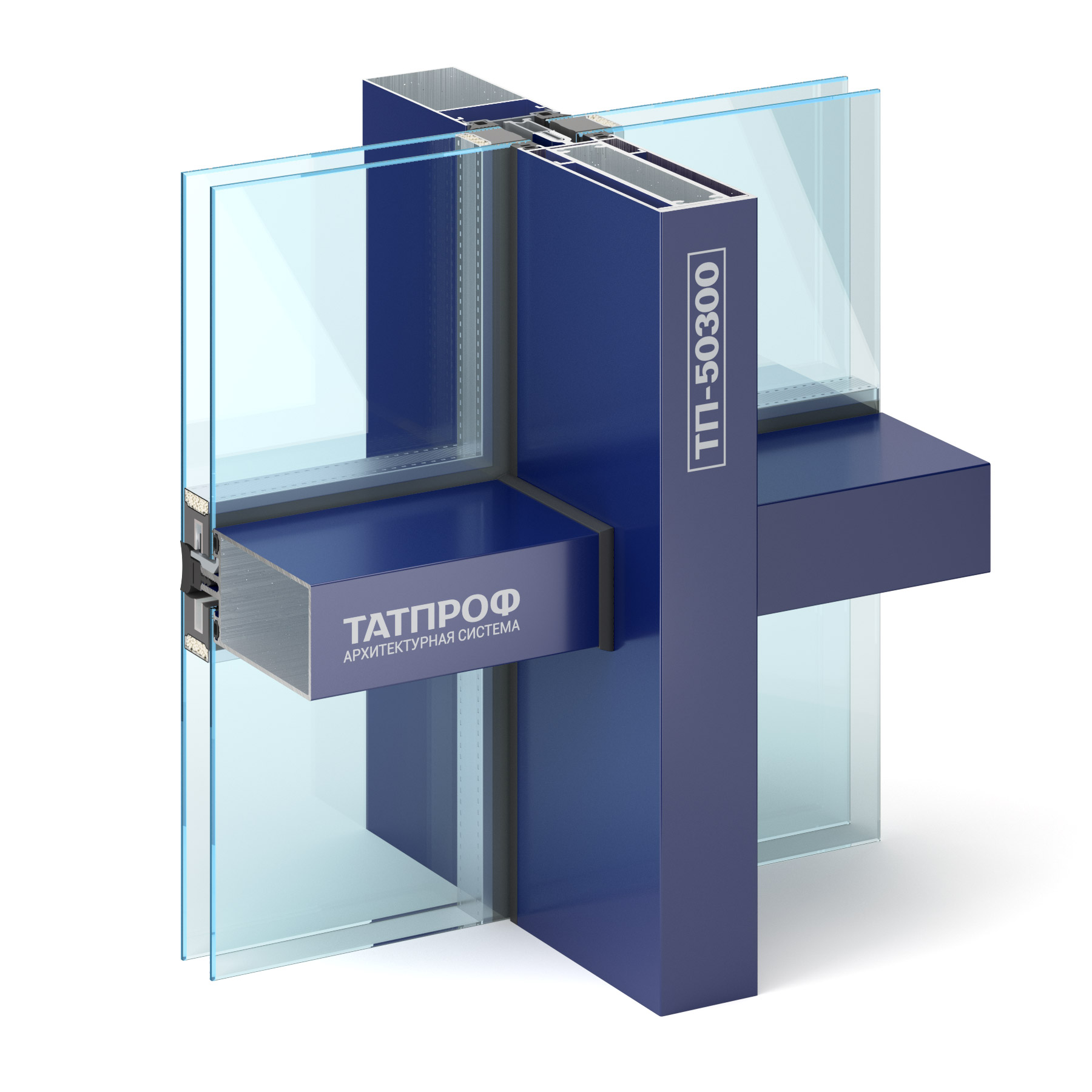

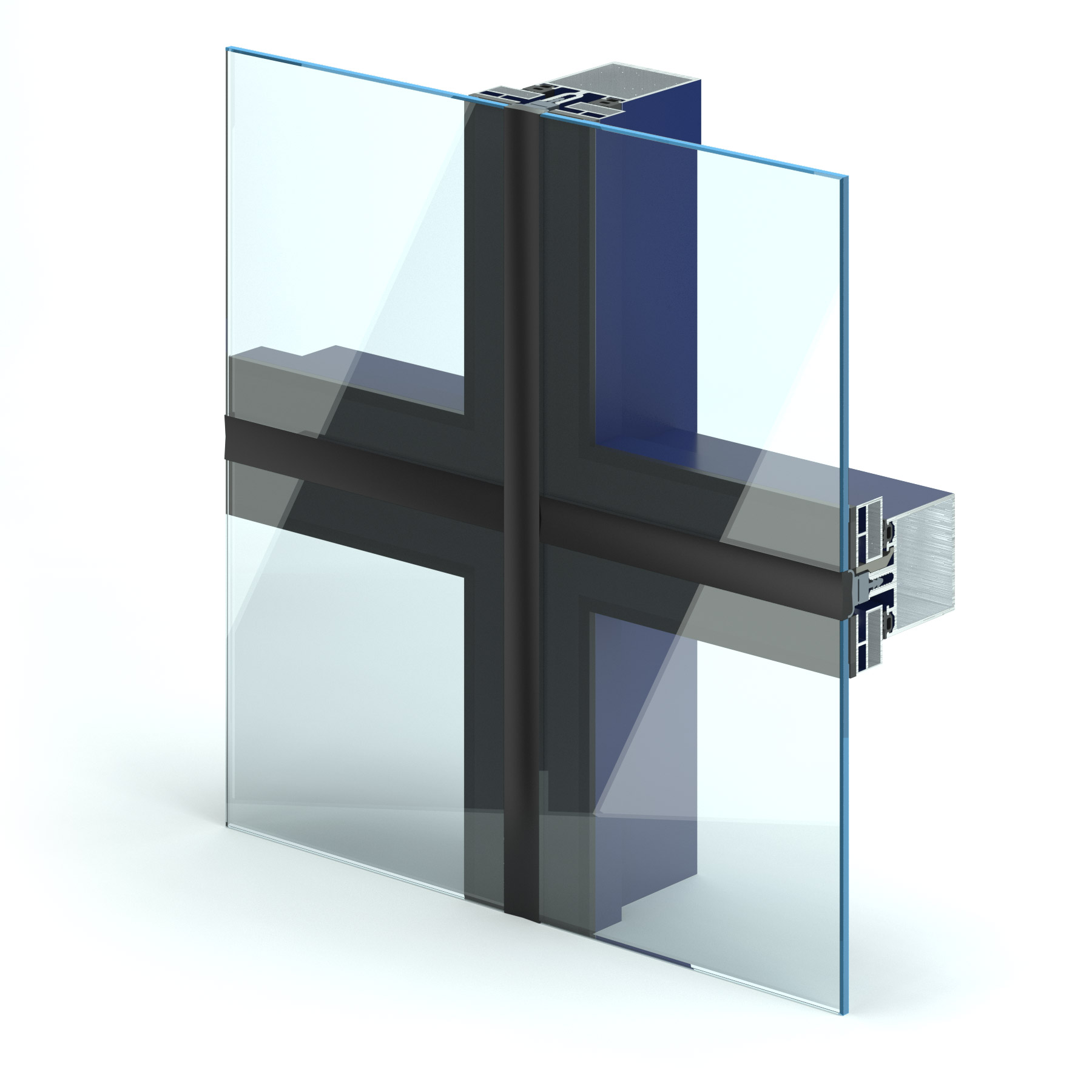

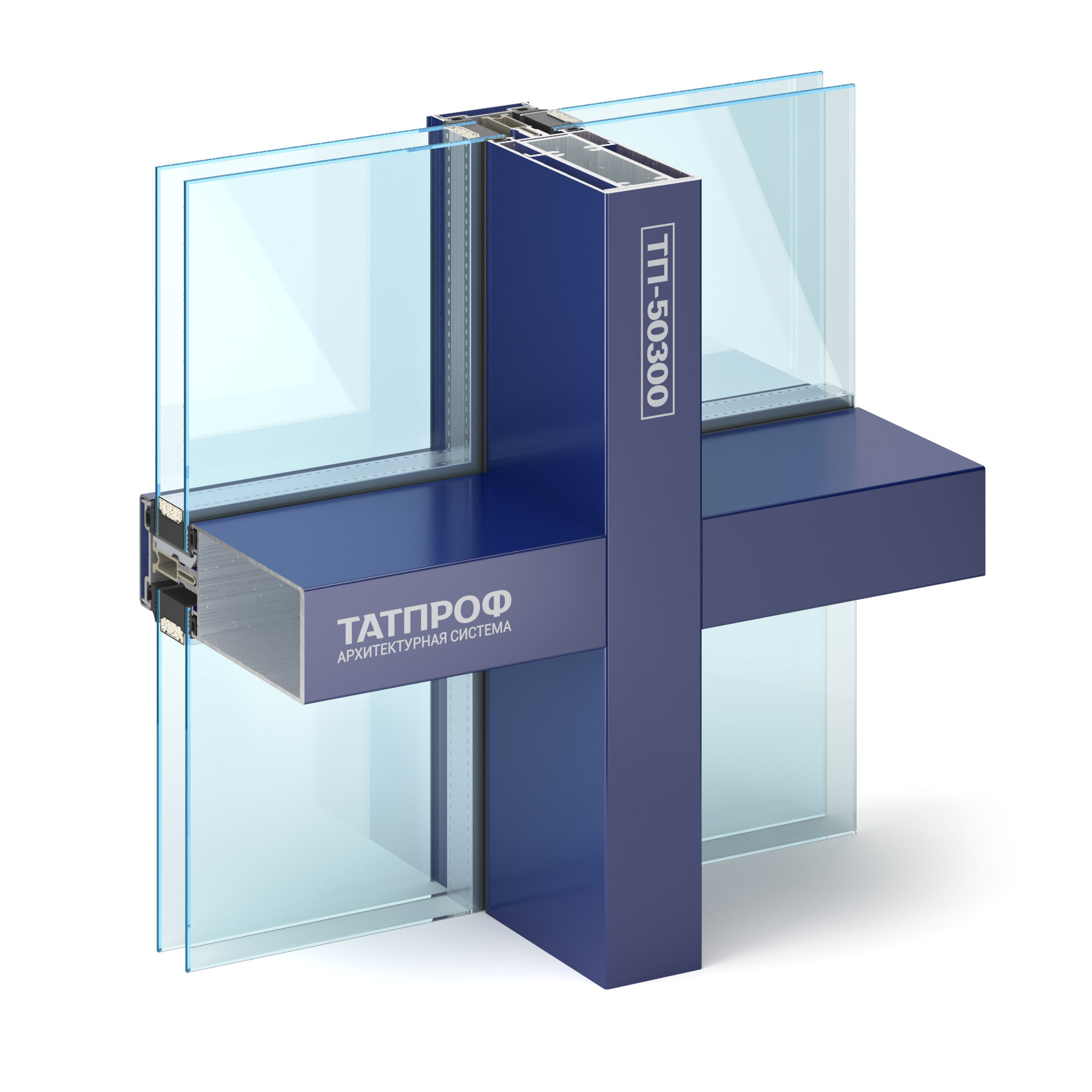

Фасадная серия ТП-50300 предназначена для изготовления вертикальных и наклонных светопрозрачных конструкций. Возможны два варианта конструктивных решений: стоечно-ригельное и ригель-ригельное.

Основной вариант: с гарантированным отводом конденсата за счет крепления ригелей к стойкам внахлест. В качестве стоек используются профили ТП-50310—ТП-50314-04, в качестве ригелей ТП-50320—ТП-50328, ЭК-5001, ЭК-5002, ЭК-5003, ЭК-5006. Применим для вертикальных, наклонных витражей, а также одно- и двускатных светопрозрачных покрытий.

Второй вариант: крепление ригеля к стойке без нахлеста. В качестве стоек и ригелей используются профили ЭК-5001, ЭК-5002, ЭК-5003, ЭК-5006.

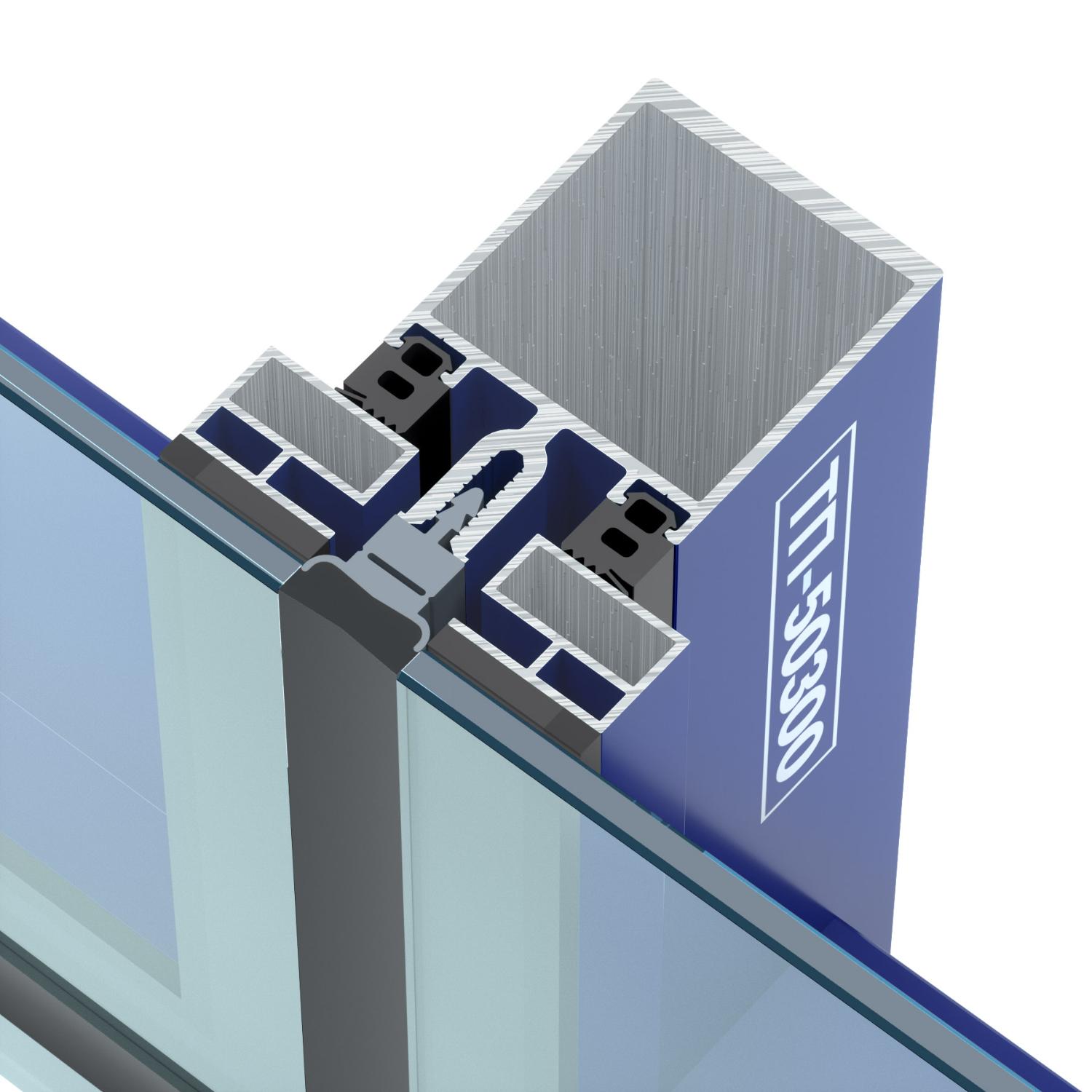

Ширина лицевой поверхности профилей 50 мм (у усиленного ригеля ТП-50328 — 60,4 мм). Высота сечения стоек от 56 до 240 мм, ригелей — от 34 до 169 мм. Профили прессуются из сплава 6060 по ГОСТ 22233-2001. Для декора и защиты используются полимерно-порошковое покрытие (цвет по каталогу RAL) и анодно-оксидное покрытие.

Заполнение

  • Светопрозрачное: витринное стекло толщиной от 4 мм по ГОСТ 111-90; однокамерные и двухкамерные стеклопакеты толщиной до 48 мм по ГОСТ 24866-99. Проектирование и монтаж производится согласно СН 481-75, с обязательным применением опорных подкладок.
  • Несветопрозрачное заполнение от 4 мм до 50 мм. Серия позволяет изготавливать витражи с поворотом ригеля в горизонтальной плоскости на внутренние и наружные углы с применением только одной стойки.

Компенсаторные стойки ТП-50317 и ТП-50318 компенсируют температурное расширение в горизонтальной плоскости. Из серии изготавливают навесные фасады, которые крепятся к несущим конструкциям при помощи стальных и алюминиевых монтажных узлов. В эту серию интегрируются все встраиваемые конструкции системы «ТАТПРОФ».

Серия укомплектована

  • уплотнителями на основе EPDM;
  • резиной типа 1б ГОСТ 30778-2001;
  • пластмассовыми изделиями ПВХ — ГОСТ 30673 99;
  • полиэтиленом сорта 1 ГОСТ 16338-77;
  • крепежными изделиями: оцинкованными и нержавеющими;
  • внутренним слоем пароизоляции;
  • креплением в проеме по ГОСТ 30971-2012 «Швы монтажные».
